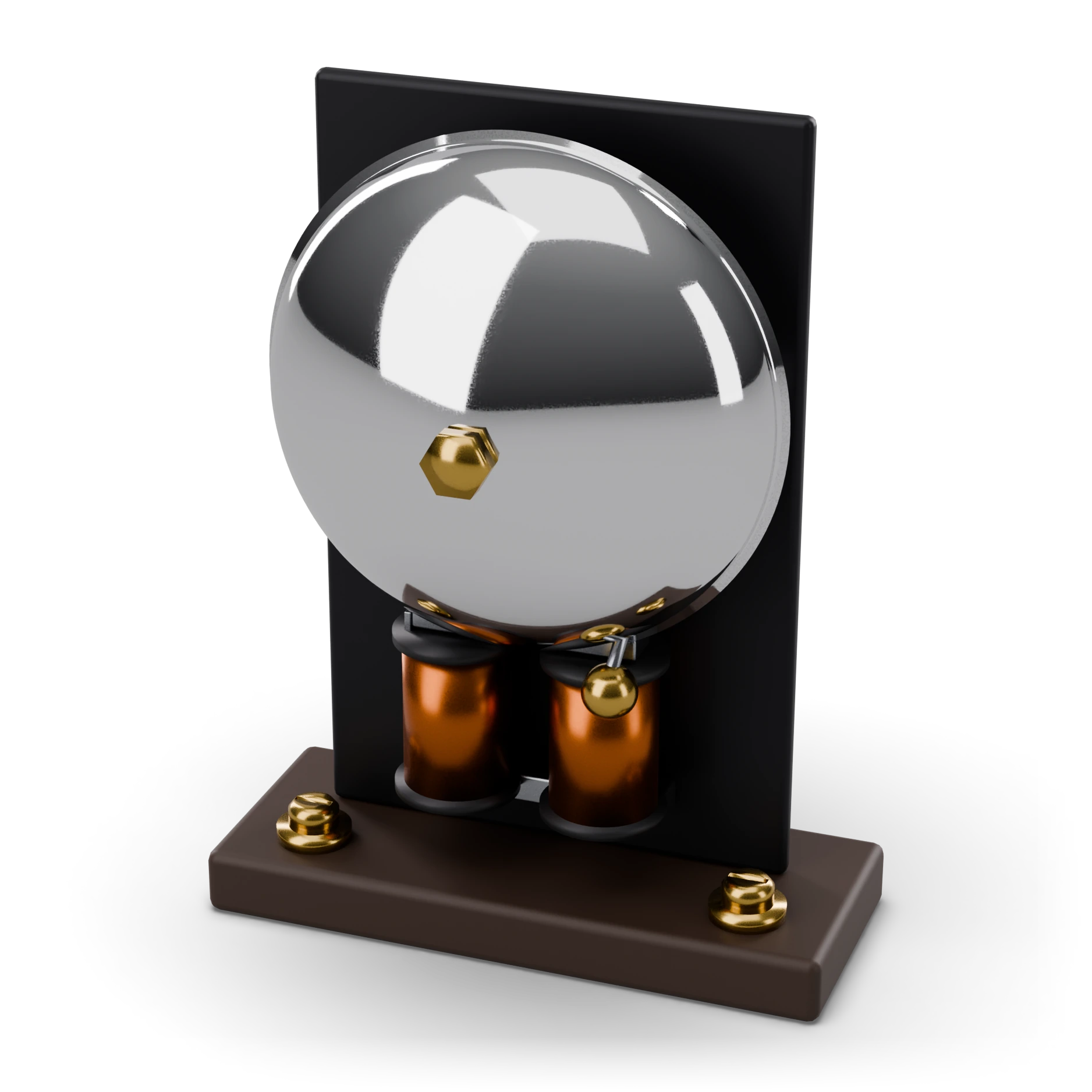

Timbre eléctrico (6 V) · Vista exterior
  1. 1Campana (cúpula cromada)
  2. 2Armadura (hierro con resorte)
  3. 3Mazo
  4. 4Bobinas (electroimán)
  5. 5Tornillos de conexión
Campana metálica, martillo, bobina y dos terminales de conexión
Diámetro de la campana ≈ 50–75 mm; la bobina y el martillo van sobre la base (según el modelo)
Salidas

Timbre eléctrico (6 V)

En sencillo
¿Qué es esto?

Un martillito que golpea solo. La electricidad atrae el martillo; cuando golpea la campana, se corta la conexión y el resorte lo lleva hacia atrás.

¿Para qué sirve?

Este bucle se repite sin parar; hace un ruido de carraca, como un timbre de puerta.

¿Dónde lo ves?

En timbres de modelo antiguo.

¿Cómo lo reconoces?

Una campana de metal con una bobina y un martillo al lado, todo fijado a una base.

Atención:

No la confundas con un zumbador; una bobina consume mucha corriente, así que no uses un pin de microcontrolador como alimentación directa.

Definición técnica

Es un elemento sonoro electromecánico formado por una bobina, un martillo móvil y un contacto ruptor. Cuando la bobina atrae el martillo, este golpea la campana y el contacto se abre; al cortarse la corriente, el muelle vuelve y el contacto se cierra otra vez. Con alimentación DC este ciclo se repite sin parar.

Alimentación6 V DC
Corriente≈0,2–0,5 A
MecanismoBobina + martillo + ruptor
Símbolo del esquema Igual en IEC y ANSI

IEC 60617: dibujo usado en España y Europa.

Terminales 2
1Alimentación de la bobina (a)Un extremo del circuito de baja tensión de 6 Va
2Terminal de retorno (b)Retorno a través del contacto ruptor; la bobina desnuda no tiene polaridadb
Características típico
Alimentación
6 V DC
Corriente
≈0,2–0,5 A (según el modelo)
Potencia
≈1,2–3 W
Contacto
Se abre y se cierra durante la vibración
Sonido
El martillo golpea la campana metálica
Excitación
Un transistor o un relé adecuado a la corriente
Protección contra picos
Diodo / supresión RC adecuados según el fabricante
Componente de ejemplo
Timbre didáctico autointerruptor de 6 V DC
Errores frecuentes
Confundirlo con un zumbadorEl timbre suena con un martillo mecánico; no necesita una señal de frecuencia de audio como un piezo pasivo.
Controlar la carga directamente desde el pinLa bobina consume cientos de mA. Usa un controlador adecuado a la corriente y una alimentación aparte.
Tocar el ruptor sin criterioUn ajuste incorrecto del contacto puede bloquear el martillo. La supresión de picos también afecta a la velocidad de liberación; sigue la conexión del fabricante.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición
Dónde se usa
Experimento de timbre de puerta de 6 VDemostración de un electroimánEstudiar el ciclo del contacto ruptor
