- 1Filamento de tungsteno
- 2Bombilla de vidrio · Ø 11 mm
- 3Portalámparas (zócalo de la lámpara) · E10
- 4Terminal de conexión
Diámetro de rosca E10: 10 mm; diámetro del vidrio ≈ 10 mm, longitud ≈ 23 mm (según el modelo)

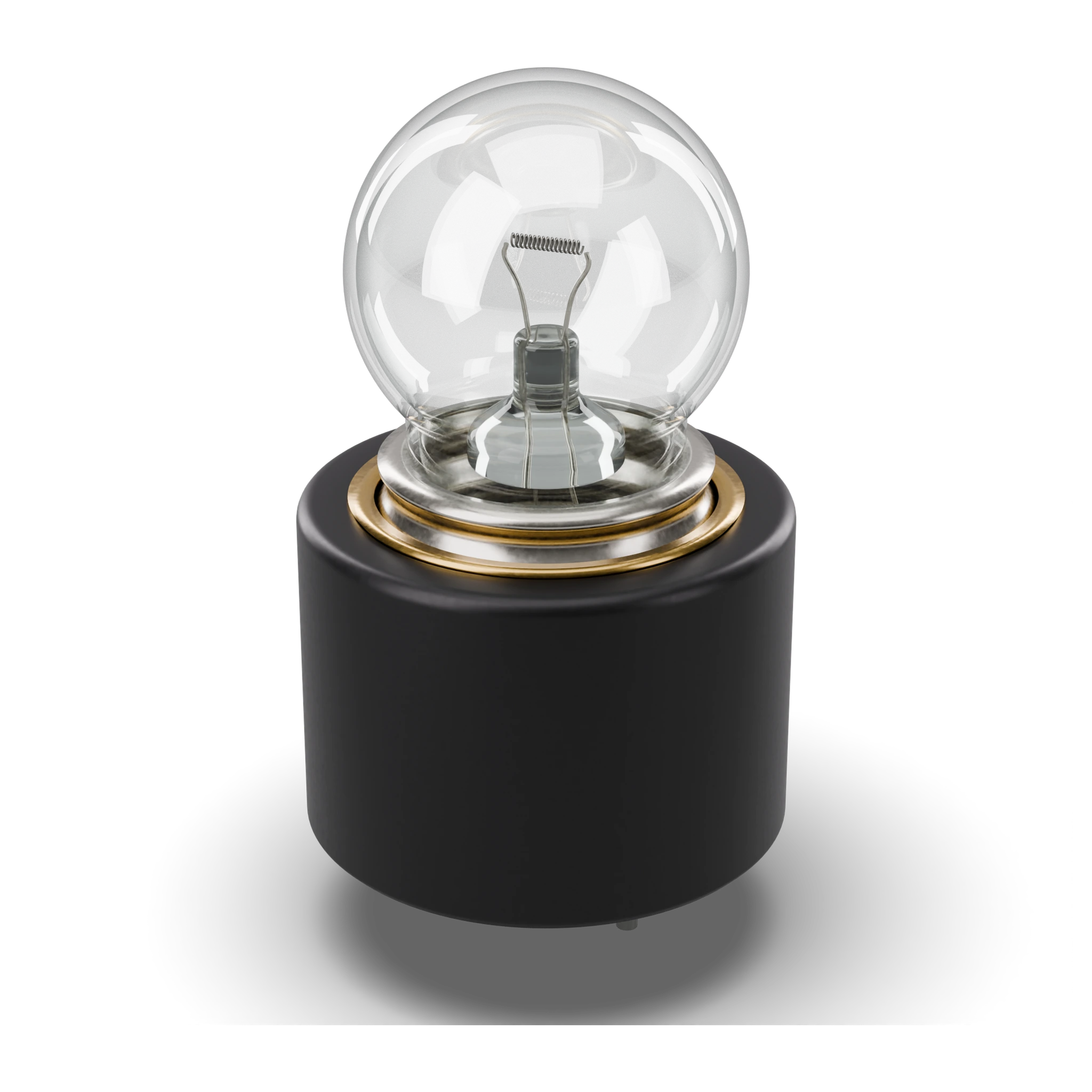

Lámpara incandescente (E10, 6 V 0,1 A)
Una pequeña bombilla de vidrio con un hilo fino que brilla dentro. Al calentarse, el hilo se pone rojo y da luz.
Da luz cuando pasa la corriente; la forma antigua de mostrar a simple vista que un circuito funciona.
En bombillas incandescentes y linternas antiguas.
Una pequeña bombilla de cristal con un cuerpo metálico roscado debajo; tiene dos contactos: la punta de abajo y la rosca.
No pases de la tensión de la etiqueta, el hilo se quema; una bombilla encendida está muy caliente, no la toques.
El fino filamento de wolframio dentro de la bombilla de vidrio se calienta con la corriente y emite luz. No es un semiconductor como un LED y no tiene polaridad. En frío, la resistencia del filamento es aproximadamente una décima parte de su valor en caliente; al encender consume brevemente una corriente alta.
IEC 60617: dibujo usado en España y Europa.
- Tensión nominal
- 6 V DC o 6 V RMS AC
- Corriente nominal
- 0,1 A
- Potencia
- 0,6 W
- Resistencia en caliente
- ≈60 Ω (en el punto nominal)
- Resistencia en frío
- ≈6 Ω; el valor en caliente es unas 10 veces mayor
- Corriente de arranque
- Durante poco tiempo, aprox. 10 veces la corriente nominal
- Portalámparas
- E10, dos contactos separados
- Componente de ejemplo
- Bombilla en miniatura E10, 6 V 0,1 A
