Carcasa cerrada · 19 × 15,5 × 15,3 mmExtremo de la bobina · 5 V DC; el extremo COM está detrásBase (estanca)Terminal NO (normalmente abierto)

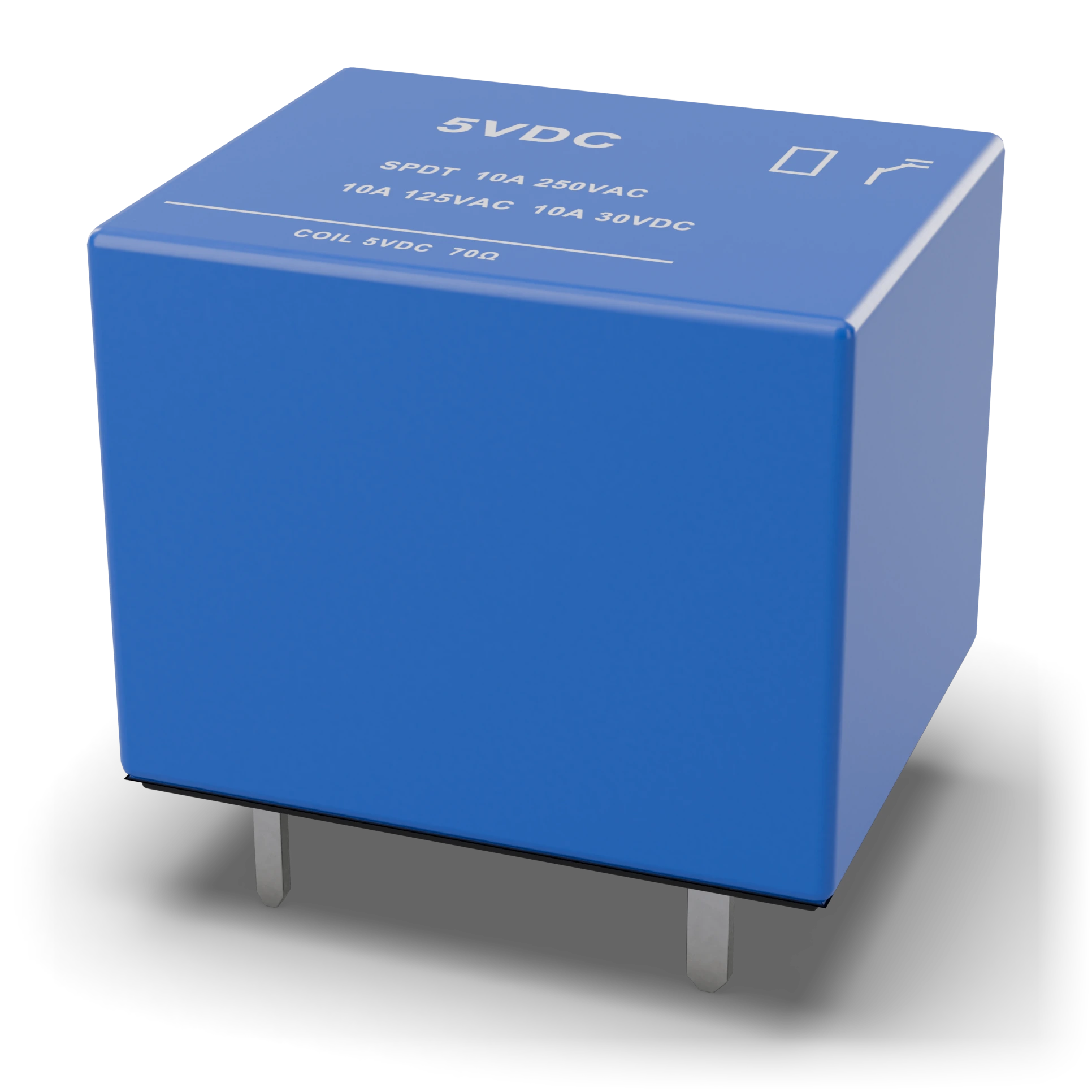

Caja de plástico azul, con la tensión de la bobina (5 VDC) y los valores de contacto (10 A) arriba, cinco terminales abajo
≈ 19 × 15,5 × 15 mm, cinco terminales

Interruptores y relés

Relé

En sencillo

¿Qué es esto?

Un interruptor magnético accionado por electricidad; un circuito pequeño pulsa el botón de un circuito grande.

¿Para qué sirve?

Una señal pequeña enciende y apaga un circuito potente aparte (lámpara, bomba); los dos lados permanecen aislados entre sí.

¿Dónde lo ves?

Una cajita que hace clic en las placas de lavadoras y calderas.

¿Cómo lo reconoces?

Una caja pequeña que hace clic al conectarse y desconectarse y tiene cinco terminales.

Atención:

La corriente de la bobina es mayor de la que puede dar el terminal; actívala con un transistor y pon un diodo inverso en la bobina.

Definición técnica

Es un interruptor electromecánico en el que el campo magnético de su bobina atrae un contacto. El circuito de mando y el circuito conmutado están eléctricamente separados. La corriente de la bobina es mayor de la que puede dar un terminal de microcontrolador, por eso se maneja con un transistor.

Bobina5 V, ≈70 Ω

Corriente de la bobina≈71 mA

Contacto10 A

Símbolo del esquema IEC y ANSI son distintos

IEC 60617: dibujo usado en España y Europa.

Terminales 5

1Extremo de la bobina 1La bobina no tiene polaridad; el cátodo del diodo flyback va a este extremo (positivo)A1

2Extremo de la bobina 2Al controlador de transistor (lado negativo)A2

3Contacto comúnEntrada de la línea conmutadaCOM

4Normalmente abiertoSe conecta a COM cuando la bobina se excitaNO

5Normalmente cerradoConectado a COM cuando la bobina está en reposoNC

Características típico

Tensión de la bobina: 5 V DC
Resistencia de la bobina: ≈70 Ω
Corriente de la bobina: ≈71 mA
Potencia de la bobina: ≈0,36 W
Tensión de activación: ≤ 3,75 V
Contacto: SPDT (1 forma C)
Valor del contacto: 10 A 250 V AC · 10 A 30 V DC
Aviso: La tensión de red queda fuera del alcance de esta aplicación
Componente de ejemplo: SRD-05VDC-SL-C

Errores frecuentes

Controlar la carga directamente desde el pinLa bobina consume ≈71 mA; un terminal de microcontrolador no puede darlos. Pon en medio un transistor NPN o un MOSFET.

Olvidar el diodo flybackAl desconectarse, la bobina genera un pico de tensión inversa alto. Conecta en antiparalelo un 1N4007, con el cátodo al positivo.

Experimentar con la red eléctricaAunque los contactos aguanten 250 V AC, la tensión de red queda fuera del alcance de esta aplicación. Trabaja con cargas por debajo de 12 V.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

Conmutar una lámpara o una bombaCambiar el sentido del motorControl de aparatos con temporizadorConmutación aislada
