Actuador (plástico) · 0.25 mm de carreraTapa metálicaCuerpoTerminales (1-2 y 3-4 unidos por dentro)

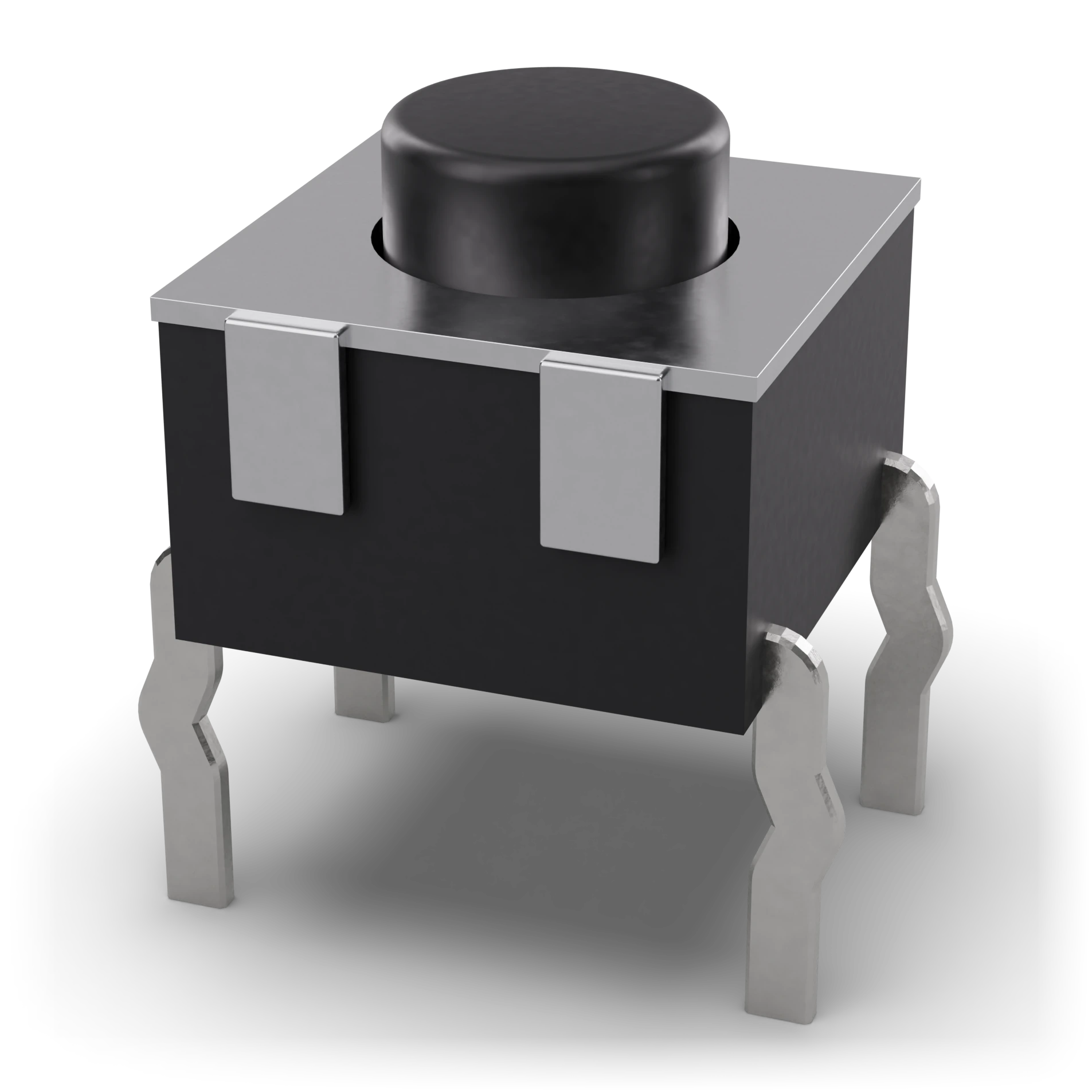

Cuerpo cuadrado negro, marco metálico, botón redondo en el centro, cuatro terminales
Cuerpo de 6 × 6 mm, separación de terminales de 6.5 × 4.5 mm

Interruptores y relés

Botón

En sencillo

¿Qué es esto?

Una pequeña puerta que se cierra mientras se pulsa y se abre al soltar.

¿Para qué sirve?

Hace funcionar el circuito solo mientras lo presionas; sirve para reiniciar o para encender un LED.

¿Dónde lo ves?

Botones de control remoto, timbres de puerta y botón de reinicio de la computadora.

¿Cómo lo reconoces?

Un botón cuadrado pequeño con cuatro terminales y una cabeza que se presiona.

Atención:

Los terminales están unidos por dentro en parejas; usa la pareja correcta, si no puede quedar siempre cerrado.

Definición técnica

Es un interruptor momentáneo que une sus dos extremos al presionarlo y se abre al soltarlo. El botón táctil de 6 × 6 mm tiene cuatro terminales, pero por dentro están unidos de dos en dos. Se coloca sobre el canal central de la protoboard.

Tamaño6 × 6 mm

TipoNO (normalmente abierto)

Valor50 mA, 12 V DC

Símbolo del esquema IEC y ANSI son distintos

IEC 60617: dibujo usado en Europa y otros países.

Terminales 3

1Terminales 1 y 2Unido internamente de forma permanente (lado A)A

2Terminales 3 y 4Unido internamente de forma permanente (lado B)B

3Terminales en diagonalSiempre se conmuta con un botón; si no estás seguro, usa estosX

Características típico

Tipo: SPST, normalmente abierto
Valor del contacto: 50 mA, 12 V DC
Lengüeta de contacto: Algunos ms
Tamaño: 6 × 6 mm
En la protoboard: Sobre el canal central
Pieza de ejemplo: Botón pulsador táctil de 6 × 6 mm

Errores frecuentes

Usar el par de terminales equivocadoSi los dos terminales del mismo lado ya están conectados, el botón no cambia nada. Usa los terminales en diagonal.

Dejar la entrada sin conectarSi la entrada queda flotando con el botón abierto, se lee al azar. Agrega una resistencia pull-up o pull-down, por ejemplo de 10 kΩ.

Olvidar la lengüetaAl presionar, el contacto rebota unos ms y parece que hubo varias pulsaciones. Elimina el rebote con software o con un filtro RC.

Prueba con multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

Entrada del microcontroladorBotón de resetExperimento de encender un LED al presionarActivación 555
